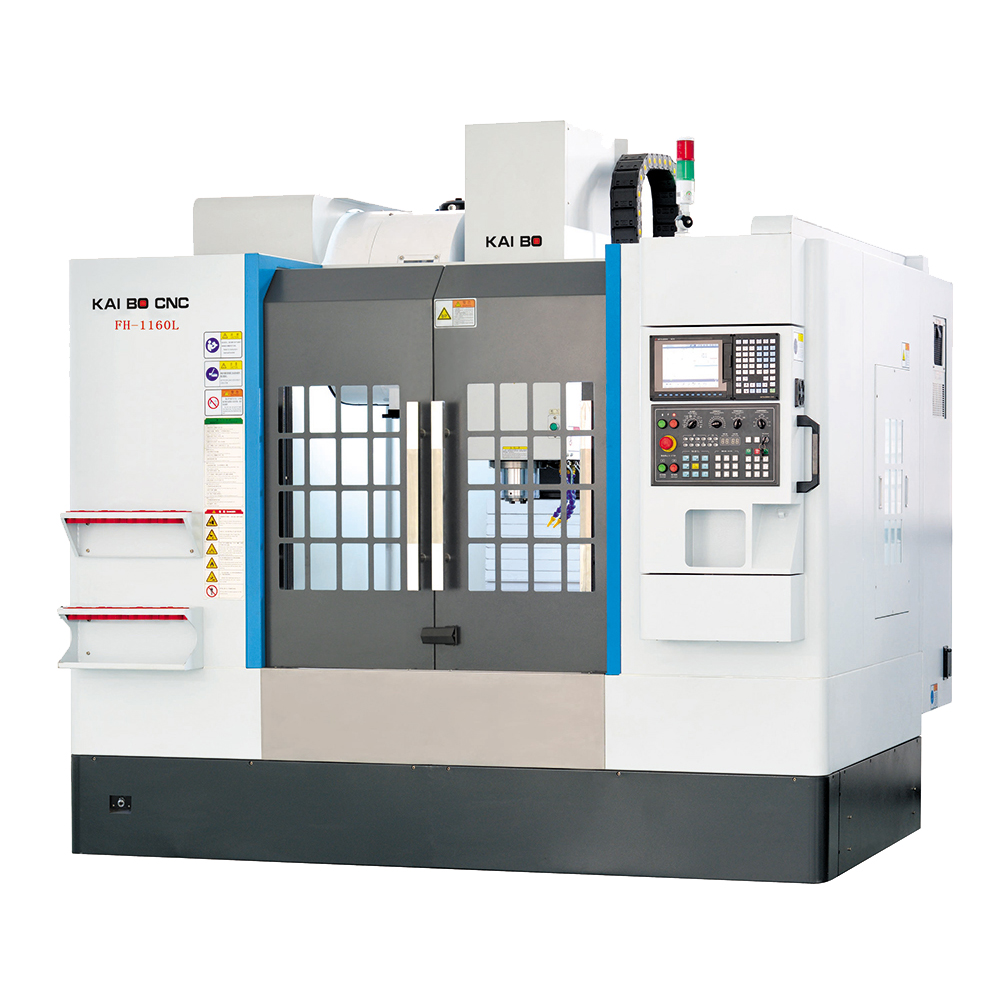

| 規格/機型 Parameter/Model | FH-1160L |
精度
Accuracy | 定位精度
Positioning accuracy | 0.01mm |
重復定位精度
Repeat positioning accuracy | 0.01mm |
工作臺
Worktable | 工作臺尺寸
Worktable size | 1240*610mm |
T型槽
T-slot size | 5T-18-100mm |
最大工作負重
Max. load | 800Kg |
加工范圍
Travel | X/Y/Z軸行程
X/Y/Z axis travel | 1100/600/580mm |
主軸鼻端至工作臺面距離
Spindle nose to worktable | 120-700mm |
主軸中心至立柱距離
Spindle center to Column | 680mm |
進給
Feed | 快速進給 G00
Max. feeding speed G00 | 30m/min |
切削進給 G01
Max. working speed G01 | 12m/min |
X/Y/Z軸電機功率
X/Y/Z axis motor power | 3.0/3.0/3.0kw |
主軸
Spindle | 連接方式
Drive type | 直連式
Direct type |
主軸功率
Spindle motor power | 11-15kw |
主軸最高轉速
Spindle Max. speed | 12000rpm |
刀具規格
Tool holder | BT40 |
刀庫（選配）
Tool Magazine(Opt.) | 刀庫類型
ATC type | 刀臂式刀庫
Arm type |
刀庫容量
ATC capacity | 24pcs |
通用參數
Common | 工作電壓及總?cè)萘?br/> Power supply and total capacity | 3P/380V/50Hz/25KVA |
機床重量
Machine weight | 7500Kg |
外形尺寸
Dimension | 3100*2600*2700mm |
主要部件
Main parts | 系統
Controller | 新代 21MA/臺灣
Syntec 21MA/Taiwan |
交流伺服電機（驅動）
AC servo motor(Driver) | 安川/日本
Yaskawa/Japan |
主軸變頻器
Spindle inverter | 匯川/中國
Inovance/China |
導軌（滑塊數量）
Guide way | 45(6/4/6) 上銀，銀泰/臺灣，力士樂/德國
45(6/4/6) Hiwin,PMI/Taiwan,Rexroth/German |
絲杠
Ball screw | 4012 上銀，銀泰/臺灣,THK/日本
4012 Hiwin,PMI/Taiwan,THK/Japan |
電子手輪
Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan |
潤滑系統
Lubrication system | YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan |
油冷機
Oil Coolant Chiller | 15P 帕森托爾/中國
15P Parsonthor/China |
空調
Air conditioner | EA-6AP 帕森托爾/中國
EA-6AP Parsonthor/China |
內部排屑器
Chip conveyor | 內置螺旋排屑
Inside screw-type |
